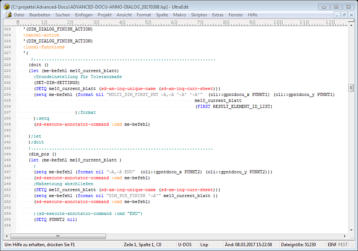

Durch die Programmierung individueller Anpassungen können Sie die Effektivität des Modeling wesentlich verbessern, indem Sie Standardaufgaben automatisiert lösen.  Nachfolgend sehen Sie eine kleine Auswahl realisierter Projekt.
Creo Elements Direct Modeling Creo Elements Direct Modeling Freiformkanal

Beispiel 1: Freiformkanal

Beispiel 2: Automatische Blechbaugruppen Kalkulation


Creo Elements Direct SheetMetal Kalkulator
Creo Elements Direct SheetMetal Kalkulator

Beispiel 3: Stanzwerkzeuge komfortabel konstruieren

Creo Elements Direct Stanzwerkzeug Creo Elements Direct Modeling LISP

Beispiel 4: Lasermarkierung um Blechteile zu positionieren

Creo Elements Direct SheetMetal Laser Markierung Creo Elements Direct SheetMetal Laser Markierung Creo Elements Direct LISP
Durch die fehlende Historie lassen sich Freiformkörper im Modeling nur mit großem Aufwand oder gar nicht ändern. In einer Adapterplatte sollen die Freiformkanäle automatisch erstellt werden. Normanschlüsse und der Verlauf der Kanäle sollen beliebig ohne Aufwand geändert werden können. Analysetools sollen Mindestwandstärken und Abstände überwachen. Anschlüsse werden automatisch im 3D-Modell beschriftet.

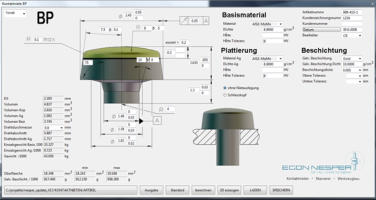

Blechbaugruppen lassen sich mit Hilfe von SheetMetal im Modeling schnell erstellen. Die Kostenkalkulation ist dagegen ein großer Aufwand, besonders wenn verschiedene Entwürfe miteinander verglichen werden sollen. Durch Auswahl einer Baugruppe oder einzelner Teile erfolgt die Fertigungskalkulation vollautomatisch und wird in einer Exceltabelle ausgegeben.

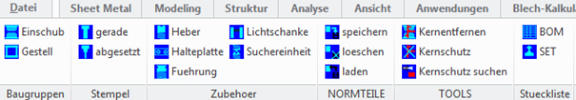

Der Aufwand um einen Stempel oder andere Normelemente in ein Stanzwerkzeug im Modeling einzubauen ist enorm. Es müssen Löcher mit verschiedenen Durchmesser gebohrt und viele Teile an unterschiedliche Positionen bewegt werden. Höhendifferenzen verschiedener Werkzeuge verhindern den Einsatz von Standardbaugruppen. Der Aufwand um ein Normelement in das CAD einzuarbeiten wurde auf wenige Sekunden reduziert.
Auch kleine Programme bringen Vorteile und reduzieren den Aufwand einer Konstruktion. Um Blechteile oder Schweißbolzen in der Fertigung schnell und sicher Positionieren zu können sind aufgeprägte Markierungen hilfreich. Diese können in der Abwicklung in einer besonderen Farbe dargestellt werden um bei der Programmierung die Leistung des Lasers zu reduzieren. Mit einem Klick werden die Markierungen schnell, anhand vorhandene Bauteilen, erstellt.
